Pelat baja yang ditekan yang menopang beton lantai dikenal sebagai dek lantai. Dek baja baja beradaptasi dengan persyaratan konstruksi cepat struktur baja utama dan menyediakan platform kerja yang kuat dalam waktu singkat. Dek Truss-Bars-Bars adalah generasi baru dek lantai yang dikembangkan oleh insinyur konstruksi.
Dek Truss-Bars-Bars adalah generasi baru dek lantai yang dikembangkan oleh insinyur konstruksi. Batang baja di dek lantai diproses menjadi rangka batang baja menggunakan peralatan pengelasan lembaran logam semi-otomatis di pabrik untuk menggantikan ketinggian yang terangkat dan kapasitas bantalan dek lantai.

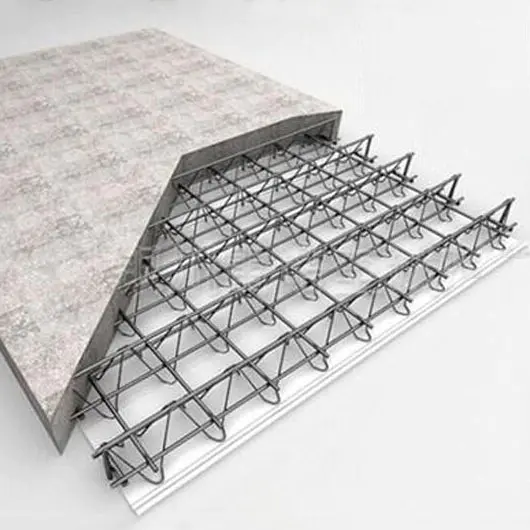

Sistem ini mengintegrasikan batang baja dalam lempengan lantai beton dengan templat konstruksi. Selama prosedur konstruksi, deck rangka baja-baja dapat menahan berat beton basah di lempengan lantai dan beban konstruksi. Selama periode penggunaan, batang baja akor atas dan bawah dari rangka baja bekerja bersama dengan beton secara keseluruhan untuk menahan beban penggunaan.

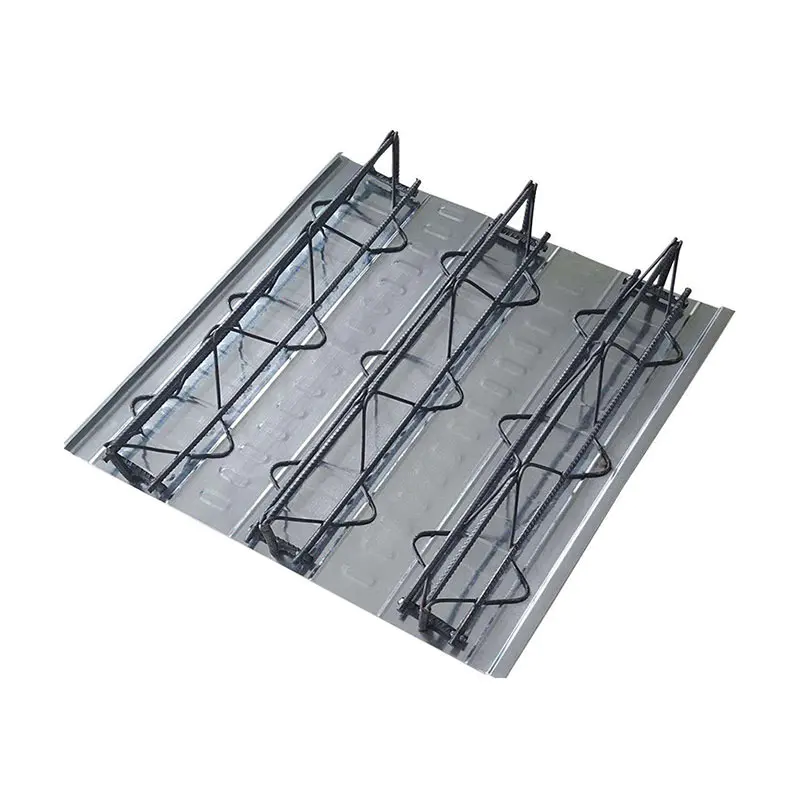

Dek rangka baja-bar dibentuk dengan menghubungkan rangka baja dan lembaran bawah melalui pengelasan spot resistansi. Tekan baja-bar terbuat dari batang baja, yang digunakan sebagai akord atas, akor bawah dan batang web sesuai dengan posisi yang berbeda. Lembaran bawah dapat dibuat dari pelat baja galvanis atau pelat baja yang digulung dingin.

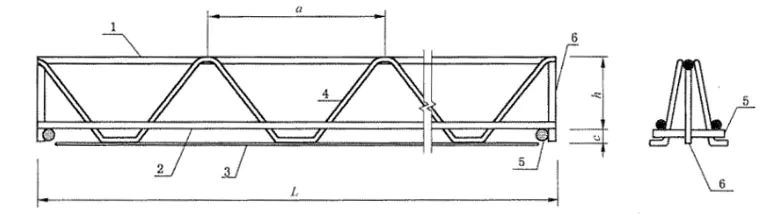

Ketinggian

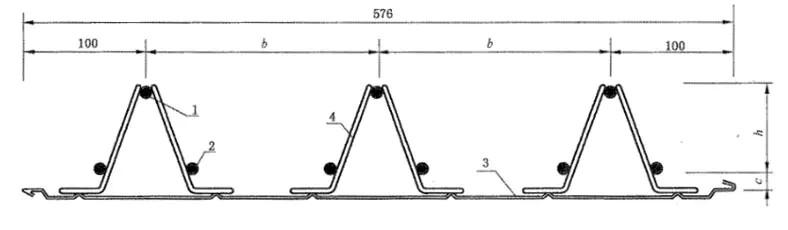

Tampilan sectional
1 、 akord atas ； 2 、 akord bawah ；
3 、 lembar bawah ； 4 、 bilah web ；
5 、 Penguatan Dukungan Horizontal ； 6 、 Bilah Dukungan Vertikal.
L ： Panjang lempengan lantai rangka baja, ≤12000mm ；
H ： Tinggi rangka baja, 70 ~ 170mm
A ： Jarak antara bagian rangka baja, 200mm;
B ： jarak antara rangka batang baja, 188mm;
C ： Ketebalan penutup beton, 15mm;

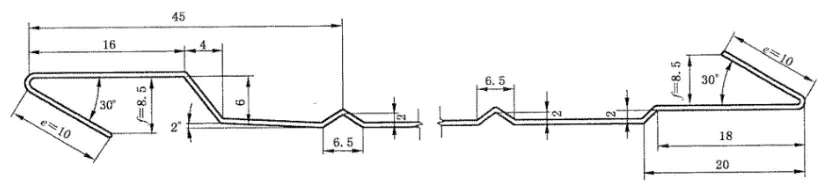

Diagram lembaran bawah
Sebelum meletakkan deck truss-bar baja, garis referensi harus diatur sesuai dengan posisi awal yang ditunjukkan pada gambar. Papan pertama harus sejajar dengan garis referensi dan papan lainnya dipasang secara berurutan. Sambungan papan mengadopsi metode pengencang, dan koneksi kait antara papan harus ketat untuk memastikan bahwa tidak ada kebocoran saat menuangkan beton.
