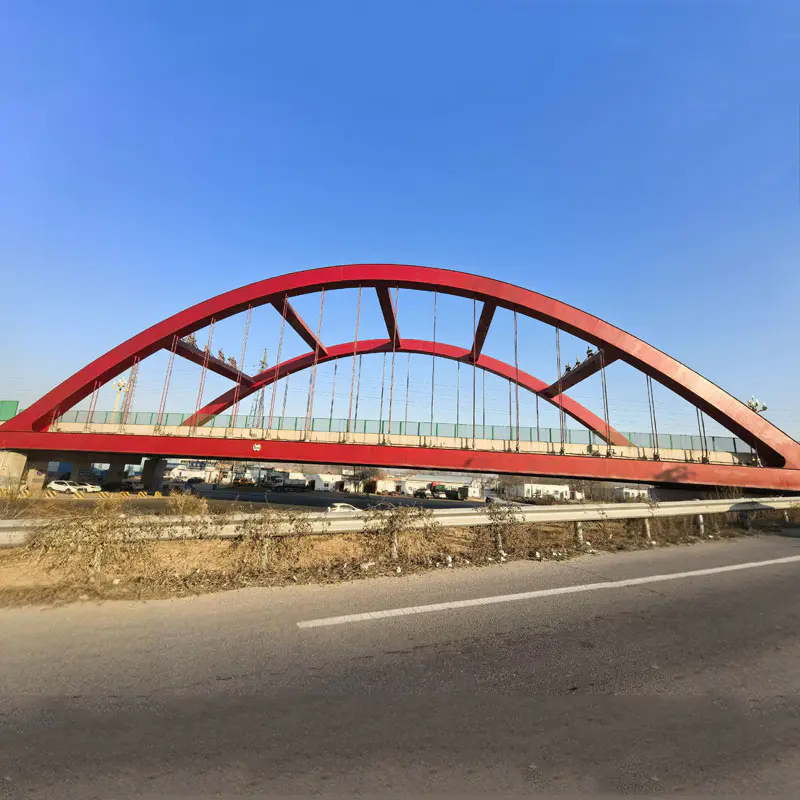

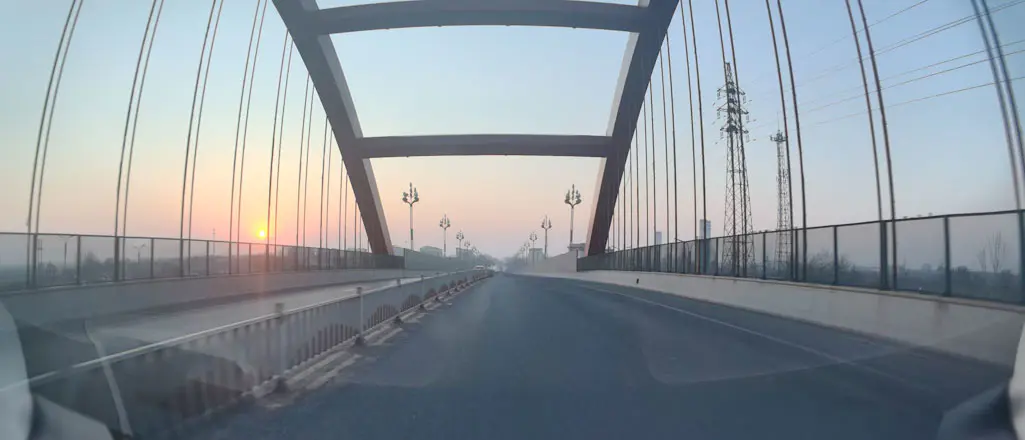

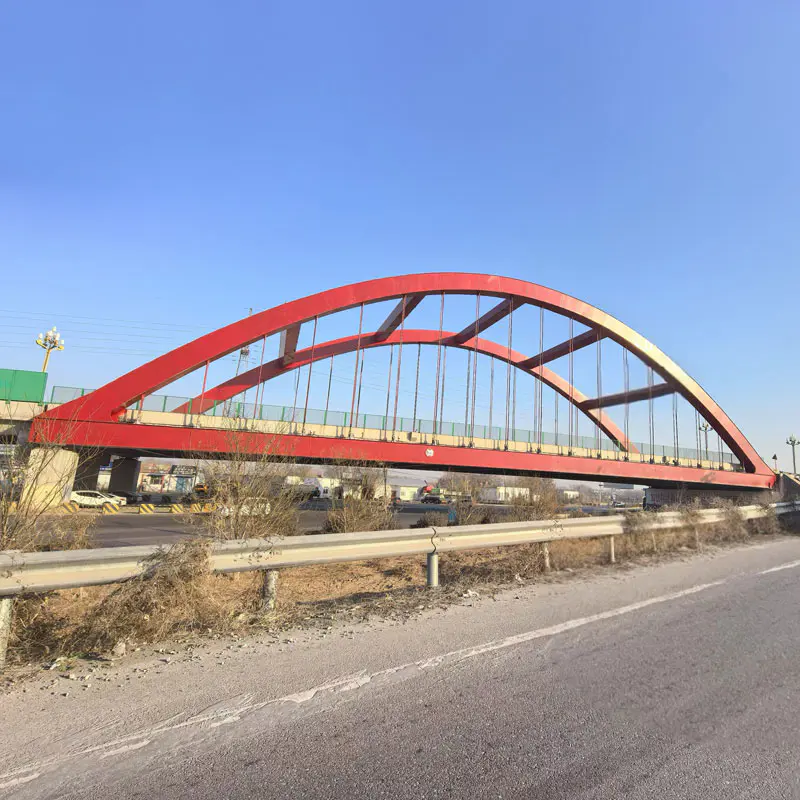

Jembatan Struktur Baja

Jembatan rangka modern biasanya terbuat dari rangka baja berongga panjang sebagai silang. Jembatannya ringan dan kokoh. Jenis jembatan struktur baja disebut jembatan girder kotak.

Jenis jembatan girder rangka diklasifikasikan sesuai dengan bahan struktur atas, termasuk jembatan kayu, jembatan batu, jembatan struktur baja, jembatan beton bertulang, dan jembatan komposit yang terdiri dari geladak jembatan beton bertulang dan balok baja. Jembatan kayu dan balok batu hanya digunakan untuk jembatan kecil; Jembatan balok beton bertulang digunakan untuk jembatan sedang dan kecil; Jembatan balok baja dapat digunakan untuk jembatan besar dan sedang.

Jembatan struktur baja umumnya terdiri dari struktur atas, struktur bawah, penyangga, dan struktur tambahan. Struktur atas, sebagai struktur rentang jembatan, adalah struktur utama untuk melintasi rintangan. Struktur yang lebih rendah mencakup dermaga dan yayasan jembatan. Dukungan adalah perangkat transmisi gaya yang dipasang pada titik dukungan antara struktur rentang jembatan dan dermaga atau penyangga. Struktur tambahan merujuk pada lempengan pendekatan jembatan, perlindungan lereng kerucut, perlindungan bank, rekayasa pengalihan, dll.

Balok utama jembatan struktur baja dapat berupa balok web yang solid atau balok rangka (balok web berongga). Balok web yang solid memiliki penampilan sederhana dan mudah diproduksi, memasang, dan memelihara, membuatnya banyak digunakan di jembatan bentang sedang dan kecil. Tetapi pemanfaatan material dari balok web yang solid tidak cukup ekonomis. Anggota yang membentuk rangka dalam balok rangka terutama memiliki kekuatan aksial, yang secara efektif dapat memanfaatkan kekuatan material anggota. Namun, konstruksi balok rangka kompleks dan sebagian besar digunakan untuk jembatan bentang yang lebih besar.
